Línea industrial especial
Perfil industrial 40 × 40 mm — 30460
Perfil industrial 40 × 40 mm — 30460. Número de parte 30460, aleación de aluminio 6063 y temple T5. Sección cuadrada con ranuras en sus cuatro caras, cámaras internas en las esquinas y un orificio central circular. Consulta las cotas y tolerancias completas en el plano descargable.
Aplicación
Diseñado para su entorno de trabajo
Perfil de sección cuadrada con ranuras; revisa dimensiones y compatibilidad de ensamble en el plano.
Podemos revisar requerimientos de geometría, volumen, acabado y desempeño para definir la ruta de fabricación adecuada para tu proyecto.
Documentación técnica

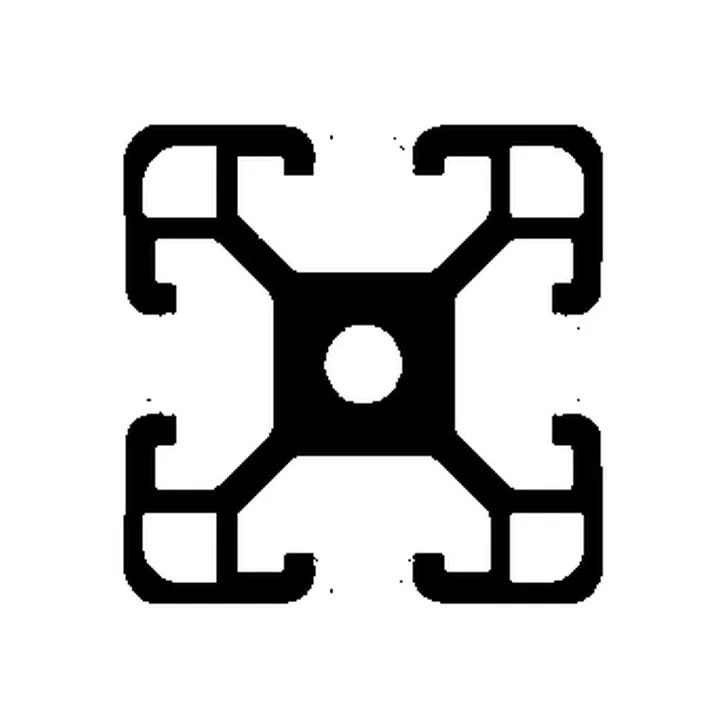

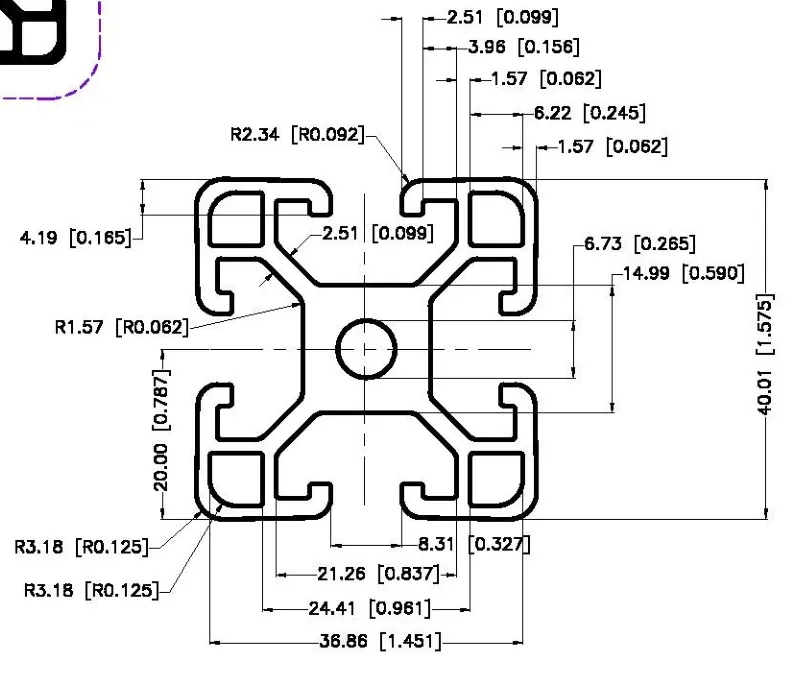

Vista general y detalle del perfil
Las imágenes muestran la sección y las cotas del plano suministrado. Descarga el PDF original completo para revisar las dimensiones, tolerancias y notas de fabricación; el documento está en español.
Descargar plano 30460 (PDF)
Cotiza Perfil industrial 40 × 40 mm — 30460
Indica el volumen requerido y tus datos de contacto para revisar tu proyecto.
Cotizar
