Perfil industrial 45 × 45 mm — 32192
Perfil industrial 45 × 45 mm — 32192. Número de parte 32192, aleación de aluminio 6063 y temple T6. Sección cuadrada de 45 mm con cuatro ranuras, cámaras en las esquinas y una cavidad central estriada. El plano indica un espesor uniforme de 1.8 mm, salvo donde se especifique otro. Consulta las cotas y tolerancias completas en el plano descargable.
Aplicación
Diseñado para su entorno de trabajo
Perfil de sección cuadrada con ranuras; revisa dimensiones y compatibilidad de ensamble en el plano.
Podemos revisar requerimientos de geometría, volumen, acabado y desempeño para definir la ruta de fabricación adecuada para tu proyecto.
Documentación técnica

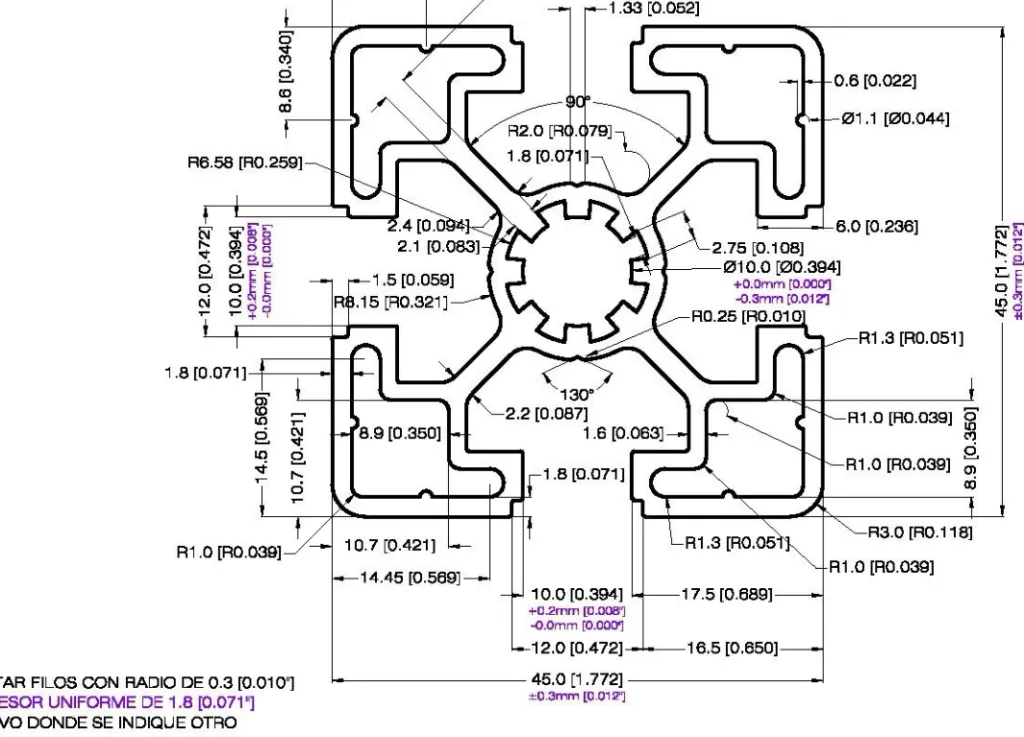

Vista general y detalle del perfil
Las imágenes muestran la sección y las cotas del plano suministrado. Descarga el PDF original completo para revisar las dimensiones, tolerancias y notas de fabricación; el documento está en español.
Descargar plano 32192 (PDF)
