Línea industrial especial
Perfil industrial 40 × 40 mm — 32847
Perfil industrial 40 × 40 mm — 32847. Número de parte 32847, aleación de aluminio 6063 y temple T5. Sección cuadrada ranurada con cámaras de esquina de contorno redondeado y un núcleo hueco de contorno irregular. El plano indica la clave de extrusión 32829. Consulta las cotas y tolerancias completas en el plano descargable.
Aplicación
Diseñado para su entorno de trabajo
Perfil de sección cuadrada con ranuras; revisa dimensiones y compatibilidad de ensamble en el plano.
Podemos revisar requerimientos de geometría, volumen, acabado y desempeño para definir la ruta de fabricación adecuada para tu proyecto.
Documentación técnica

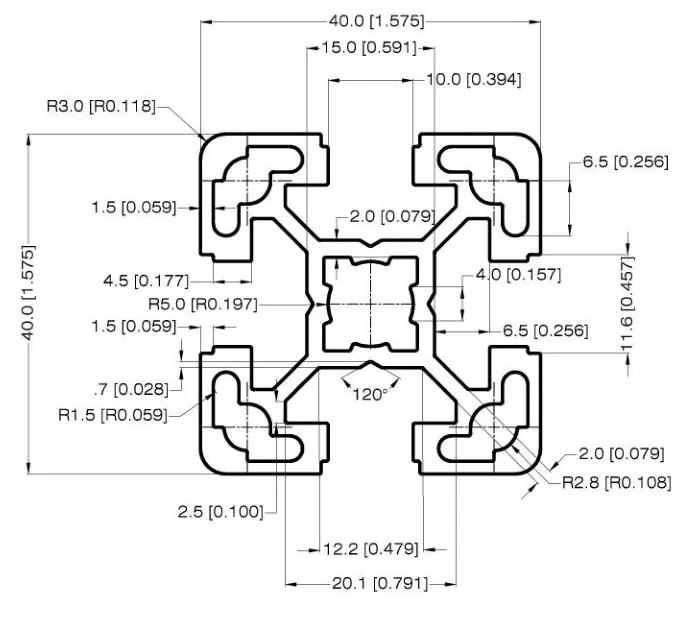

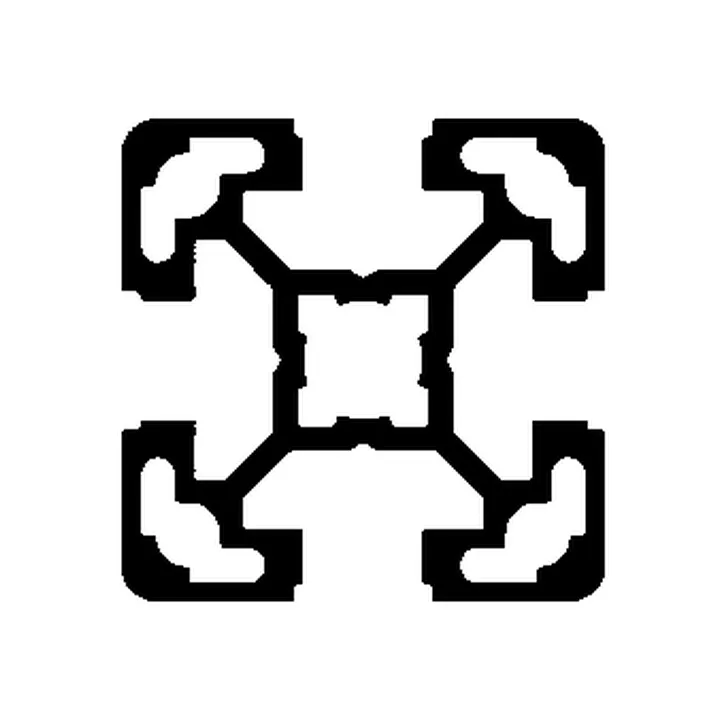

Vista general y detalle del perfil
Las imágenes muestran la sección y las cotas del plano suministrado. Descarga el PDF original completo para revisar las dimensiones, tolerancias y notas de fabricación; el documento está en español.
Descargar plano 32847 (PDF)
Cotiza Perfil industrial 40 × 40 mm — 32847
Indica el volumen requerido y tus datos de contacto para revisar tu proyecto.
Cotizar
